Tubing pumps620Di（DiN）充填特化シリーズ 充填プログラム機能型ペリスタルティックポンプ
【620Di（620DiN）/R型ポンプ】
吐出量範囲（L/min） 充填量（mL）
| チューブ内径 | 6.4mm | 9.6mm | 12.7mm | 15.9mm |
|---|---|---|---|---|
| 回転数 0.1～265rpm |
0.001～3.2 | 0.003～6.6 | 0.004～11 | 0.01～12 |
| 推奨最少充填量 | 6 | 14 | 21 | 28 |
| 推奨最大充填量 | 60 | 136 | 208 | 283 |
【620Di（620DiN）/RE・620Di（620DiN）/RE4型ポンプ】
吐出量範囲（L/min） 充填量（mL）
| チューブ内径 | 12mm | 17mm |
|---|---|---|
| 620Di(620DiN)/RE 回転数 0.1～265rpm |
0.004～9.8 | 0.01～16 |
| 620Di(620DiN)/RE4 回転数 0.1～265rpm |
0.003～8.3 | 0.01～11 |
| 620Di(620DiN)/RE 推奨最少充填量 |
19 | 30 |
| 620Di(620DiN)/RE4 推奨最少充填量 |
16 | 21 |
| 620Di(620DiN)/RE 推奨最大充填量 |
189 | 302 |
| 620Di(620DiN)/RE4 推奨最大充填量 |
164 | 208 |
【620Di（620DiN）/L型ポンプ】
吐出量範囲（L/min） 充填量（mL）
| チューブ内径 | 8mm | 12mm | 16mm |
|---|---|---|---|
| Y型ﾀﾞﾌﾞﾙｴﾚﾒﾝﾄ 回転数 0.1～265rpm |
0.002～4.6 | 0.003～8.5 | 0.005～11.5 |
| 連続ﾁｭｰﾌﾞ(1本当り) 回転数 0.1～265rpm |
0.001～2.3 | 0.002～4.3 | 0.003～5.8 |
| 推奨最少充填量 | 8 | 16 | 22 |
| 推奨最大充填量 | 84 | 161 | 218 |
※上記吐出量範囲の条件：市水換算、揚程０、圧力開放
ただし、チューブ材質によりMAX吐出量の数値が前後します。
詳細は弊社までお問合せ下さい。
【ドライブ】
・620Di型、620DiN型ドライブ・・・0.1～265rpm（2650：1）0.1rpm刻みで調整可能
【制御】
| 機能 | ポンプドライブ型式 | |||||
|---|---|---|---|---|---|---|
| 620Di | 620DiN | |||||
| 手動制御 （マニュアルコントロール） |
キー操作およびカラーディスプレイ | ○ | ○ | |||
| rpm表示（分注運転時はmL表示） | ||||||
| 単位切替（mL/L/kg/min/Hr） | ○ | ○ | ||||
| 実流量校正（キャリブレーション） | ○ | ○ | ||||
| 分注プログラム（記憶量：1種類） | ||||||
| 分注プログラム（記憶量：50種類） | ○ | ○ | ||||
| 回転方向変更 | ○ | ○ | ||||
| サックバック（液ダレ防止機能） | ○ | ○ | ||||
| 自動再起動 ※１ | ○ | ○ | ||||
| 自動（遠隔）制御 （オートマチックコントロール） |
運転/停止、回転方向変更、自動/手動切替、液漏れ検出（警報） | ○ | ○ | |||
| 1ショット スタート信号 | ||||||
| 外部信号によるプログラム充填 | ○ | ○ | ||||
| 4種類の外部リレー出力（24V、30W） | ○ | ○ | ||||
| シリアル通信 | RS232ネットワーク制御 | ○ | ||||
| RS485ネットワーク制御 | ○ | |||||
| 防塵・防水機能 | IP31（生活防水程度） ※２① | ○ | ||||
| IP66 ※２② | ○ | |||||
| セキュリティ | キーパッドロック（設定保護機能） | ○ | ○ | |||
※1．自動再起動とは、電源が一旦遮断した後、再投入した場合に自動で運転するモードです。
※2．IP規格について（防塵・防水機能）
①IP31(Nﾏｰｸ無し)
直径または厚さが2.5mmを超える工具やワイヤー等の固形物が内部に侵入しない
鉛直に落下する水滴によって有害な影響を受けない（生活防水程度）
②IP66(Nﾏｰｸ有り)
塵埃が内部に侵入しない
あらゆる方向からの水の強い直接噴流によっても有害な影響を受けない
620R型連続チューブ用単連ポンプヘッド
・2本ローラー
・ロック式ポンプヘッドカバー
・アルミダイキャストボディーによる堅牢な作り
・6.4～15.9mmの4種類の内径、3.2mmの肉厚の連続チューブに対応
620RE型・620RE4型LoadSureエレメントチューブ用単連ポンプヘッド
・2本ローラー（620RE型）と低脈動仕様の4本ローラー（620RE4型）をラインナップ
・ロック式ポンプヘッドカバー
・ポンプヘッドカバーを開けるとポンプが自動停止する安全機構付き
・アルミダイキャストボディーによる堅牢な作り
・ローラーはレバーにより収納可能
・12.0、17.0mmの2種類の内径、4.0mmの連続チューブに対応
620L型専用チューブ用低脈動対応ポンプヘッド
・6本ローラーによる低脈動運転が可能
・専用Ｙ型ダブルエレメントチューブ（標準）と連続チューブ2本掛け（特殊：パラレル方式）を選択可能
（パラレル方式にて使用する場合、専用のチューブクランプが必要になります。）
・8.0～16.0mmの3種類の内径、4.0mmの肉厚のY型ダブルエレメントチューブ（標準）、または
連続チューブ（特殊：パラレル方式）に対応
・スターピュアＰＣＳチューブ専用の６２０ＬＧ型ポンプヘッド（特殊）もあります
STA-PURE PFLスターピュアPFLチューブ
・コンタミが少なく優れた耐薬品性のフッ素ゴムとPTFEの多層構造
・他のフッ素エラストマの約50倍の高寿命
・動作温度：-20～80℃
技術資料
| 1． | 技術資料 | 技術資料 → |
|---|
【特徴】

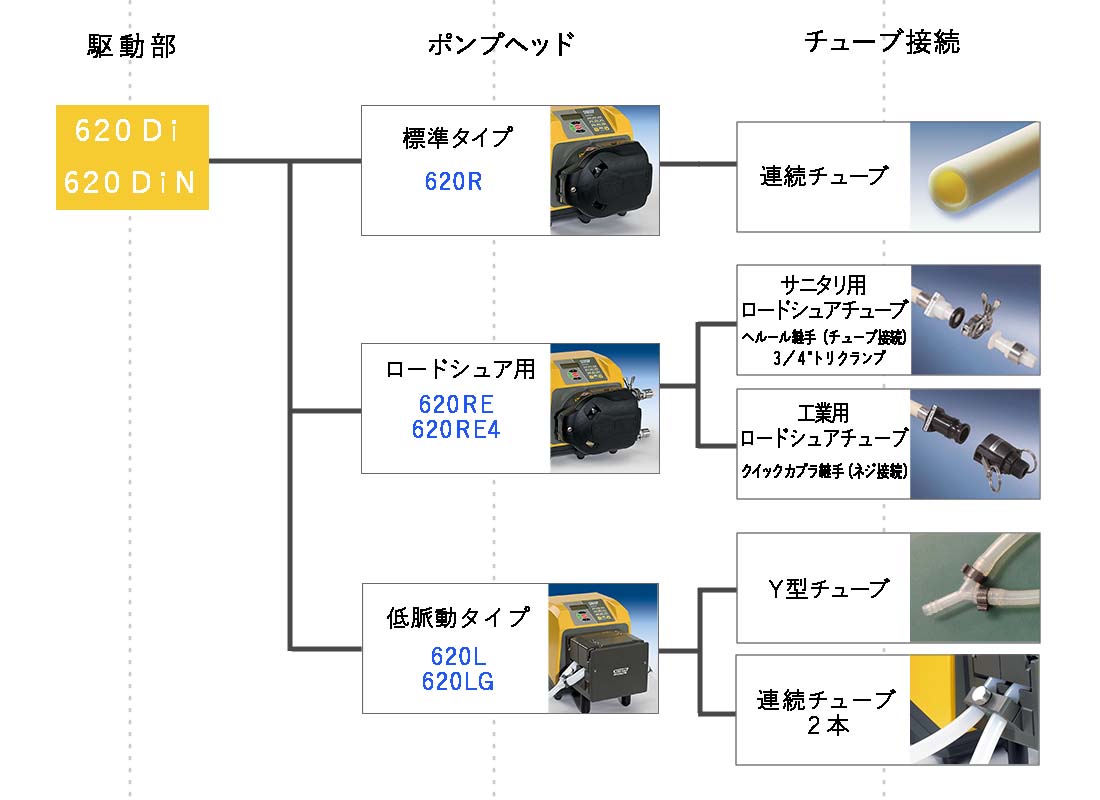

Watson-Marlow社製ディスペンシング（分注充填）ポンプは、総液量および制御方法と防塵・防水機能の組み合わせによる5種類のドライブとユーザー様のご用途により様々なポンプヘッドとを組合せることができ、幅広いユーザーニーズへの対応が可能です。
主な機能は次のとおりです。
・サックバック（液ダレ防止機能）・・・充填量の精密管理、ボトルへの付着防止
・ポンプ増減速・・・スタート時のアクセル及び停止時のブレーキを5段階設定可能
・分注プログラム・・・本体上で50種類の分注プログラム記憶可能
・スピード・・・ポンプヘッドや用途に合わせ最大で350rpmを充填プログラムごとに制御
・校正機能・・・実測値と設定値を比較校正により充填量の精度を常に向上
・分注インターバル・・・分注間隔を0.1～999秒での設定が可能
・分注量・・・分注したい回数を1～999回の間で設定可能
・分注精度・・・±0.5%の精度、620Di型・620DiN型で500mLを3.5秒で供給可能
《吐出量範囲》
・0.001mL/min～16L/min
《速度制御》
・620Di型、620DiN型ドライブ・・・0.1～265rpm（2650：1）0.1rpm刻みで調整可能
《適応チューブ内径》
・620R型ポンプヘッド・・・6.4、9.6、12.7、15.9mm（全4種類）
・620RE型、620RE4型ポンプヘッド・・・12.0、17.0mm（全2種類）
・620L型ポンプヘッド・・・8.0、12.0、16.0mm（全3種類）
《適応チューブ肉厚》
・620R型ポンプヘッド・・・3.2mm
・620RE型、620RE4型、620L型ポンプヘッド・・・4.0mm
《最大吐出圧力》
・620RE型、620RE4型ポンプヘッド・・・0.4MPaまで対応可能（ただしチューブ材質・ご使用条件によっては数値が減少します。）
・その他のポンプヘッド・・・0.2MPa（左回転時）まで対応可能（ただしチューブ材質・ご使用条件によっては数値が減少します。）
《防塵・防水機能》
・620Di型、620DiN型ドライブ・・・IP31（生活防水程度）またはIP66のどちらかを選択可能
《表示言語》
・英語 etc
《セキュリティ》
・キーパッドロック（設定保護機能）
《用途》
・医薬品/バイオ医薬品の薬品製造における完全自動無菌充填/仕上げ
・研究室施設でのベンチトップ培地または試薬準備 – 充填、または接種用ボトル、バイアル、ペトリ皿および培地バッグ
・コンタクトレンズおよび化粧品用ブリスターパックと容器の高速自動充填
・フレグランス、エキストラクト、および他の添加物のディスペンシング
